Schallschutz Treppen / Schalltechnik





Leichte Montagetreppen sind bei Planern und Bauherren aufgrund der Ästhetik und vergleichsweise geringer Kosten sehr beliebt. Weniger beliebt sind Geräusche, die beim Begehen von Treppen in angrenzende Wohnräume übertragen werden und Bewohnern die wohlverdiente Ruhe bzw. den Schlaf rauben können. Nachbarschaftsstreitigkeiten über den Trittschall von Treppen sind an der Tagesordnung und werden nicht selten vor Gericht ausgetragen.

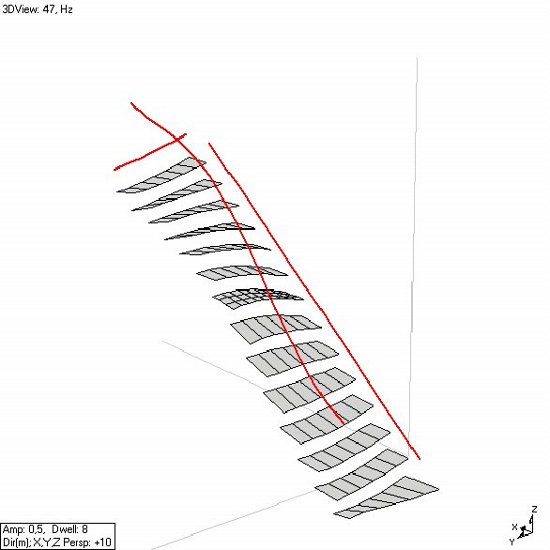

Betroffene Bewohner beschreiben vielfach ein dumpfes Wummern oder Poltern, oft werden auch störende Vibrationen wahrgenommen. Die Ursache hierfür ist, dass Montagetreppen aufgrund ihres geringen Gewichtes sehr gut zu Schwingungen angeregt werden können und diese auf den Baukörper übertragen. Dadurch entsteht Körperschall, der sich im Gebäude ausbreitet und in schutzbedürftigen Räumen als Lärm wahrgenommen werden kann. Um die Schallübertragung auf ein nicht mehr störendes Maß zu reduzieren, sind in der Regel akustische Maßnahmen, wie zum Beispiel eine wirkungsvolle Entkopplung erforderlich.

In nationalen Schallschutz-Normen sind Anforderungen an die Trittschalldämmung festgelegt. Demnach dürfen bestimmte Grenzwerte des höchst zulässigen Norm-Trittschallpegels nicht überschritten werden. Ein zuletzt in Fachkreisen viel diskutiertes Problem ist, dass die derzeit geltenden Anforderungswerte bzw. das gesamte Mess- und Beurteilungsverfahren für leichte Treppen nicht geeignet sind, um Lärmbelästigungen zu vermeiden. Ein Grund hierfür ist, dass die Anregung durch gehende Personen oder der Extremfall: springende Kinder, nicht von der genormten Körperschallquelle, dem Norm-Hammerwerk wiedergegeben werden können. Hinzu kommt, dass es derzeit kein genormtes Verfahren gibt, mit dem die Trittschallübertragung von leichten Montagetreppen prognostiziert werden kann.

Im Rahmen von Forschungsvorhaben wurden Lösungsansätze für die derzeit bestehenden schalltechnischen Probleme leichter Montagetreppen entwickelt.















Norm-Hammerwerk auf einer Bolzentreppe

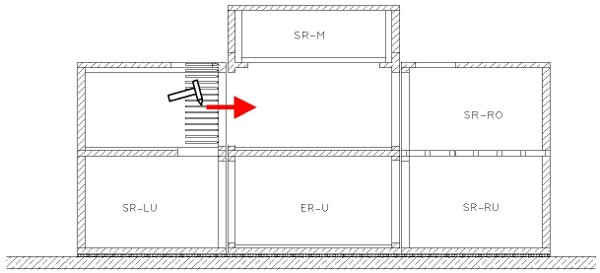

 Das Problem: Starre Anbindung am Baukörper                                     Die Lösung: Entkopplung vom Baukörper



















 Messkurve eines Norm-Trittschallpegels
